变频便携式X射线DR成像系统(AL-DR-250A)


系统性能及特点

◆穿透能力强,能检测样品范围更广

◆成本低

◆友好用户界面,操作简单

◆可轻松连接到三脚架或定制的固定工具上

◆不含有害或危险物质,无需担心运输问题。

◆最大能量:300kV

◆其他可选配型号为100kV,160kV,200kV,250kV等

◆管电流:5mA

◆焦点尺寸2.5mm x 2.5mm

◆射线辐射角度:40°

◆灵敏度:≤1.5%

◆探测器类型:非晶硅(专为变频X射线机定制)

◆探测器有效成像范围:35x21cm

◆探测器像素间距:140μm

◆空间分辨率:3.6LP/mm

◆A/D转换:16位

◆出图时间(有线/无线):1秒/2.5秒

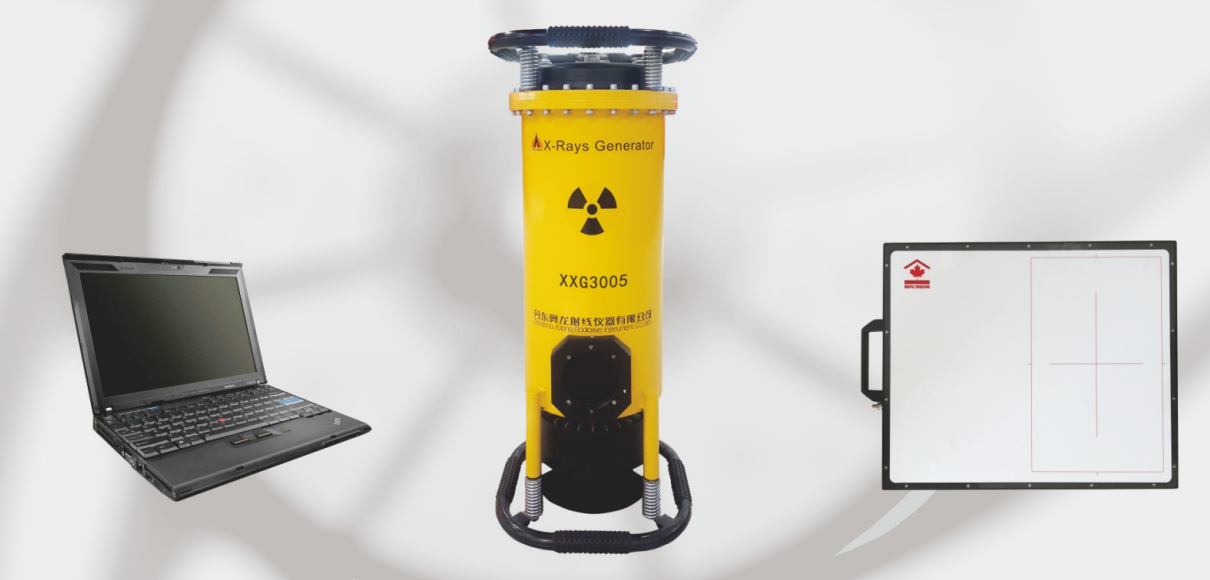

系统组成

◆变频式X光机

◆数字平板探测器

◆图像处理系统

◆夹具套装

软件主要功能

◆尺寸测量、图片存储、图片查询、图像放大、缩小

◆伪彩色、灰度级变换、亮度/对比度调节

◆图像增强、图像锐化

◆图像打印、用户管理、参数设定、退出系统等

◆软件环境windows7

◆具有多幅图像的存储和调出功能,图像可以保存

◆对被测工件的缺陷几何测量功能

◆窗口窗位技术

◆边缘增强及负像功能

数字成像与胶片成像优势对比

1、成像速度:

1.1胶片成像需要一定长的曝光时间累积以达到理想的灰度值,X光底片还需要经过较长时间暗室冲洗过程,才能在观片灯下进行评片作业;

1.2数字成像采用高分辨率平板探测器,经过很短时间曝光后实时即可显示被检工件图像,根据图像状态,随时调整射线剂量,快速得到所需要的理想图像;

2、辐射安全:

2.1胶片成像需要曝光时间较长,对于周围辐射安全带来长时间隐患;

2.2快速获得理想图像后就可以关闭X光机或启动光栅保护,对周围环境辐射伤害很小;

3、设备成本:

3.1胶片成像在检测过程中需要大量的工业胶片,化学药剂,以及配套冲洗、评片设备等;胶片完成后还需要空间和人力加以存储,配套作业成本很大;

3.2数字成像直接显示图像在电脑中,并且设备配置大容量硬盘,完成的图像可以进行保存,在检测过程中无需其他损耗件,一次性投入;

4、图像后处理:

4.1胶片成像的评片对于评片人员的资历(RT-Ⅱ证以上人员)要求较高,有长期从事此类工作者方可胜任,底片评价也易于受到工作人员状态的影响;

4.2数字成像是通过一系列的计算机算法,将图像的各项指标量化。数字成像的影像可以通过专业软件进行后处理,编辑等多项操作,简单易懂。
